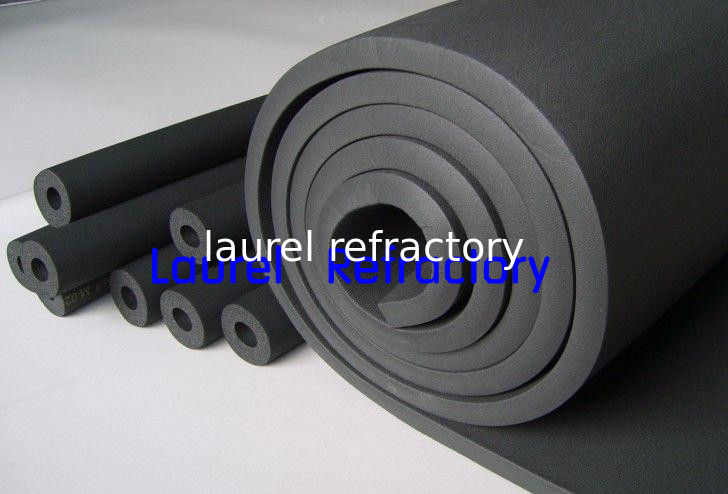

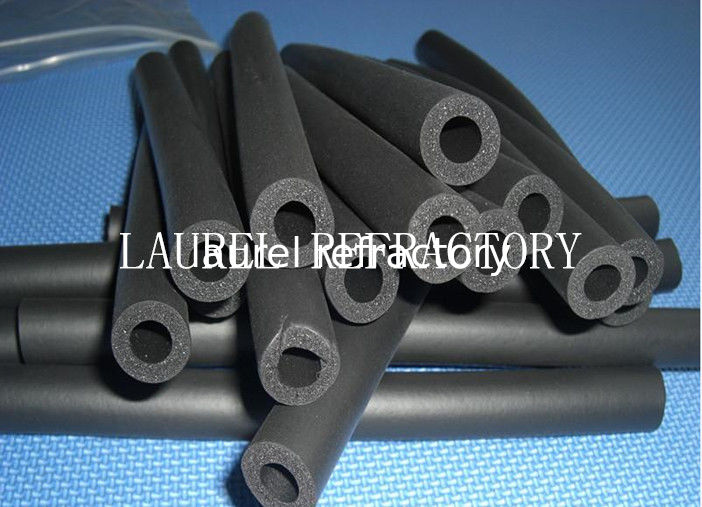

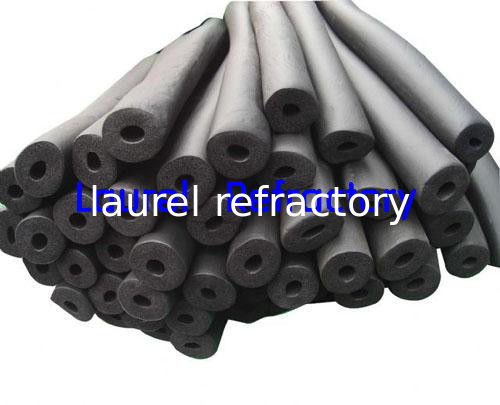

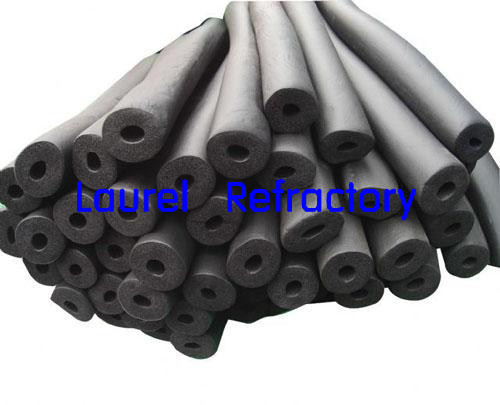

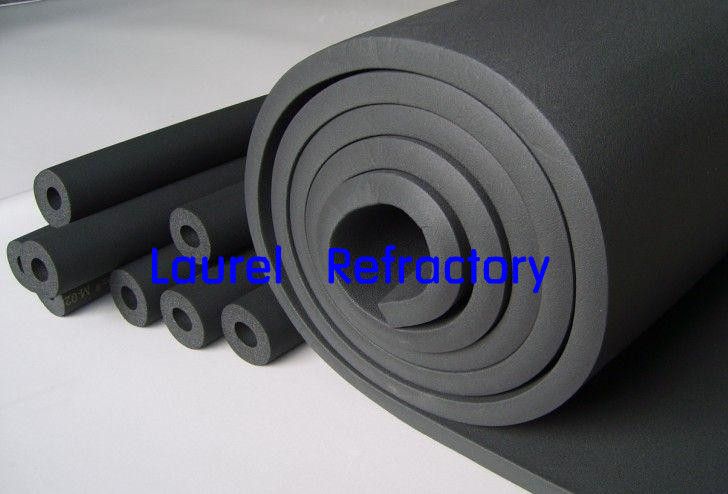

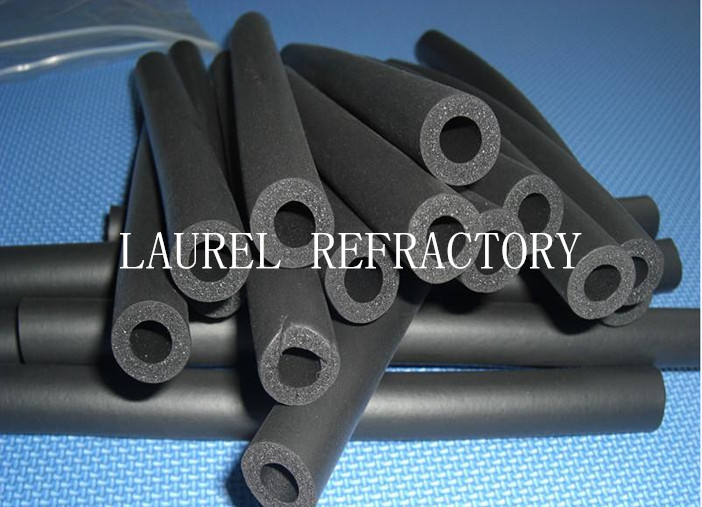

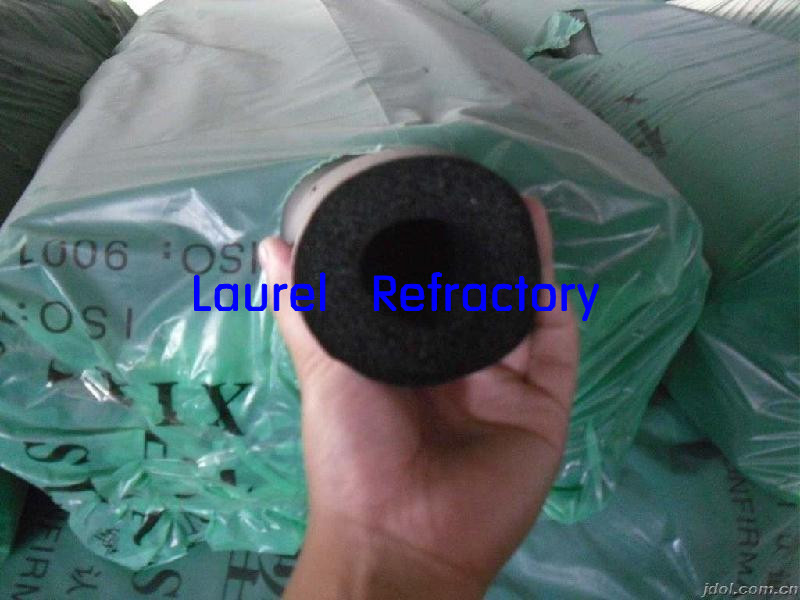

ব্ল্যাক প্লাস্টিক রাবার ফেনা টিউব এবং বায়ু নালী এবং গরম জল পাইপলাইন জন্য টিউব

বহিরাগত

তামার টিউব ব্যাস
(ইঞ্চি)

বহিরাগত

ব্যাসরেখা

বিজোড় টিউব এর
(মিমি)

গলিত টিউব D

রাবার প্লাস্টিকের অভ্যন্তর ব্যাস
(মিমি)

9 মিমি বেধ (1.8 মি / পিসি)

15 মিমি বেধ

(2m / পিসি)

20mm বেধ

(2m / পিসি)

25 মিমি বেধ

(2m / পিসি)

30 মিমি বেধ

(2m / পিসি)

চশমা (মিমি ×

মিমি)

পিসি

/থলে

পিসি

/ বাক্সে

চশমা (মিমি ×

মিমি)

পিসি

/থলে

চশমা (মিমি ×

মিমি)

পিসি / ব্যাগ

চশমা (মিমি ×

মিমি)

পিসি / ব্যাগ

চশমা (মিমি ×

মিমি)

পিসি / ব্যাগ

1/4

6

6 × 9

180

180

3/8

6

10

10 × 9

140

140

10 × 15

80

10 × 20

70

1/2

13

13 × 9

120

100

13 × 15

80

13 × 20

50

5/8

14

8

16

16 × 9

100

95

16 × 15

60

16 × 20

50

3/4

19

19 × 9

100

80

19 × 15

60

19 × 20

40

20 × 15

60

20 × 20

40

7/8

22

15

22

22 × 9

100

70

22 × 15

60

22 × 20

40

22 × 25

30

22 × 30

25

1

25

25

25 × 9

80

55

25 × 15

60

25 × 20

30

25 × 25

25

25 × 30

25

1 1/8

28

20

28

28 × 9

60

50

28 × 15

50

28 × 20

30

28 × 25

25

28 × 30

20

1 1/4

32

32

32 × 9

60

45

1 1/4

32

34

34 × 15

40

34 × 20

30

34 × 25

25

34 × 30

20

1 3/8

25

35

35 × 9

60

40

1 5/8

25

42

42 × 9

50

30

1 5/8

32

43

43 × 9

50

30

43 × 15

30

43 × 20

25

43 × 25

20

43 × 30

15

1 7/8

40

48

48 × 9

50

28

48 × 15

30

48 × 20

25

48 × 25

20

48 × 30

15

2 1/8

54

54 × 9

50

25

2 3/8

50

60

60 × 9

50

20

60 × 15

30

60 × 20

20

60 × 25

15

60 × 30

15

76

70

76

76 × 15

25

76 × 20

15

76 × 25

15

76 × 30

10

89

80

89

89 × 20

15

89 × 25

15

89 × 30

10

108

108

108 × 20

15

108 × 25

10

108 × 30

10

পরিবেশগত অবস্থা

অন্তরণ নল মাত্রা

পাইপলাইন তাপমাত্রা (মিমি) অধীনে প্রযোজ্য বেধ

তাপমাত্রা

আপেক্ষিক আদ্রতা

ইঞ্চি

(মিমি)

13 ℃

7 ℃

3 ℃

-15

26.5 ℃

50%

3/8 - 3

10-76

10

10

10

15

3 - 5

76-127

15

15

15

15

5 - 10

127-254

15

15

15

20

29 ℃

70%

3/8 - 3

10-76

10

15

15

20

3 - 5

76-127

15

15

15

20

5 - 10

127-254

15

15

15

25

32 ℃

80%

3/8 - 5

10-127

15

15

20

20

5 - 10

127-254

20

25

25

35

32 ℃

85%

3/8 - 1 1/2

10-38

20

25

30

45

1 1/2 - 3

38-76

20

30

30

50

3 - 5

76-127

20

30

35

60

5 - 10

127-254

25

30

40

60

> 10

> ২54

30

40

45

70

32 ℃

90%

1/8 - 1/2

3-13

25

32

35

45

1/2 - ২ 1/2

13-64

30

35

45

60

2 1/2 - 5

64-127

30

35

45

65

5 - 10

127-254

35

45

50

75

> 10

> ২54

35

50

60

75

পদ

একক

সূচক

গ্রেড 0

গ্রেড আই

গ্রেড II

তক্তা

নল

তক্তা

নল

তক্তা

নল

ঘনত্ব

কেজি / মি ³

65-70

60-65

60-65

দহন পারফরমেন্স

-

শ্রেণী

0

শ্রেণী

খ 1

শ্রেণী

B2 তে

অক্সিজেন সূচক

≥40

অক্সিজেন সূচক

≥32

অক্সিজেন সূচক

≥28

পরিবর্ধন SDR

≤70

পরিবর্ধন SDR

≤75

পরিবর্ধন SDR

-≤75

তাপ পরিবাহিতা
(গড় তাপমাত্রা)

ওয়াট / এমকে

≤0.034

জল বাষ্প ব্যাপ্তিযোগ্যতা

আর্দ্রতা ফ্যাক্টর

জি / (mspa)

≤10 × 10-10 ≤7 × 10-10 ≤4.5 × 10-10

আর্দ্রতা প্রমাণ জিন

-

≤10 × 10-10 ≤7 × 10-10 ≤4.5 × 10-10

ভ্যাকুয়াম মধ্যে জল শোষণ অনুপাত

%

≤10

ডেম্যান্সনাল স্ট্যাব্লিটিটি
(105 + + -3,7d)

%

≤10

জোড় শক্তি

এন / সেমি

≥3.0

কম্প্রেশন স্থিতিস্থাপকতা অনুপাত
কম্প্রেশন অনুপাত 50% কম্প্রেশন সময় 72h

%

≤70

ওজোন প্রতিরোধের
(ওজোন চাপ ২0২ পিএ 200 ঘ)

-

কোন ক্র্যাক নেই

বয়স প্রতিরোধের (150 ঘ)

-

সামান্য wrinkle, ফাটল বিনামূল্যে, pinhole বিনামূল্যে, অ- defrmation
